AutoCAD2010如何設置圖形界限

有很多朋友使用AutoCAD2010卻還不會設置圖形界限，為此，這里小編就講述了AutoCAD2010設置圖形界限的操作方法，有需要的朋友就跟小編一起來學習一下吧。

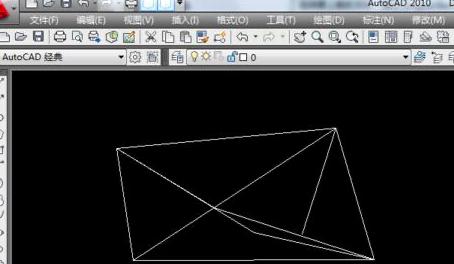

雙擊AutoCAD2010的快捷坐標，如下圖。該圖中的圖形是小編隨便畫的。

輸入命令 limits，這兒是不分大小寫。該命令意思是重新設置模型空間界限。再按回車鍵。

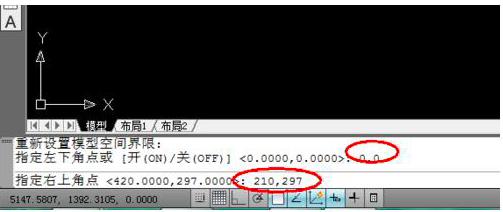

設置圖型界限。若你要設置A4紙大小，就繼續輸入0，0;210，297。如圖。當然A3的紙大小是297mmχ420mm，那你就要在命令框中輸入 0，0 ;297，420。

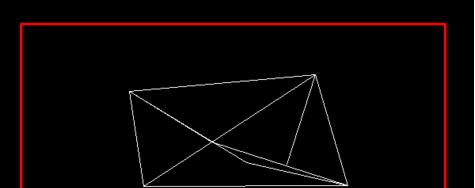

當然也可以根據個人需要設置。比如，輸入命令 limits 之后，接著輸入你要設置的圖形界限的。這里會介紹一種情況，如圖，你要以下圖中紅色矩形作為圖形界限，該怎么辦呢?

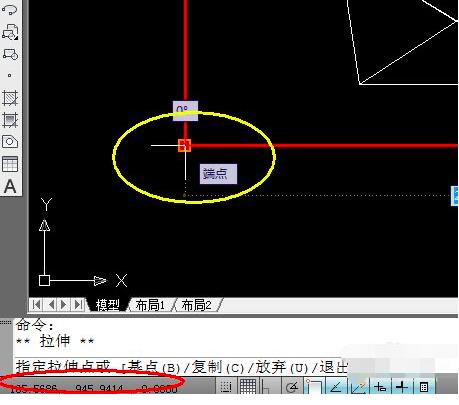

這時，你需要捕捉矩形的左下角和右上角的坐標。直接選擇矩形，如圖，先選擇左下角那一個直角，在看一下左下角命令框的坐標。同理，在捕捉右上角的端點出坐標，在按照上面的操作，先輸入limits，再分別輸入這兩個點，按回車鍵，這樣圖形界限就設置好了。

上文就講解了AutoCAD2010設置圖形界限的操作方法，希望有需要的朋友都來學習哦。
